| 仕 様 | |
|---|---|
| １．入力ビデオ信号 | １. ０Vp-pコンポジット信号（ＶＳ） または、Ｖｉｄｅｏ＋ＣＳＹＮＣ、Ｖｉｄｅｏ＋ＨＤ＋ＶＤ |
| ２．入力コネクタ | ＢＮＣ またはＨＲ１０Ａ−１２pinマルチコネクタ |
| ３．入力ビデオ信号及び画素構成 | |
| ・標準信号 | ６４０Ｈ × ５１２Ｖ Ａ）ＲＳ−１７０Ａ準拠のモノクロ信号（２：１インタレース・標準または倍速駆動信号） ・ミックスモード･･････メモリー内の配置は走査線の順番に、プログレシブの並びになります。 （奇偶フィールドの走査線の画像が交互にメモリーされます。） ・セパレートモード･･･奇偶フィールドの画像がメモリーの後半、前半に分かれて格納されま す。奇偶各フィールドは単独に取り込む事も出来ます。 ・フィルモード････････奇偶フィールドを識別せず、先に来たフィールドから順に、フィールド 単位で格納します。 Ｂ）プログレシブ信号 走査線の順にフレーム単位で格納します。 |
| ・高精細信号 | ２０４８Ｈ × ２０４８Ｖ ＭＡＸ Ｈ・Ｖ各サイズをプログレシブモードで任意設定 |
| ４．転送バッファ内の画面構成 | ・オーバーライト･･････････転送アドレスから１画面分のメモリに常に上書きします。 ・オルターネート･･････････転送アドレスから２画面分のメモリに交互に上書きします （連続取込時）。 ・タイリング･･････････････転送アドレスからｎ画面分シーケンシャルに書き込みます （連続取込時、Windows, Linux_OS上では不可）。 |
| ５．画像精度 | １０２４ 又は、２５６階調（１０又は８ビット） |
| ６．入力ルックアップテーブル | １０２４×１０２４ビット |
| ７．サンプリングクロック周波数 | ７.５〜６５ＭＨｚ |
| ８．アンチエリアシング・フィルタ | |
| ・設定周波数 | ０．４５MHｚ単位６４ポイント（３.８〜３２.５ＭＨｚ） |
| ・設定精度 | ±０.４ＭＨｚ |
| ９．カメラ制御 (ＨＲ１０Ａマルチコネクタ) | ランダムシャッタートリガ制御、Ｒ/Ｒ制御（長時間露出）、ＷＥＮ取込（カメラ出力トリガ）、外部同期出力 |
| ・電源供給 | １２Ｖ ０．７５Ａ ＭＡＸ |
| 10． トリガ信号 | 外部取込指令の入力、又はトリガを出力します。 ・入力： オープンコレクター、ドライ接点又はＴＴＬレベル（負論理）入力． ・出力： 出力：ＯＮ/ＯＦＦ、ＶＤ、ＯＤＤ/ＥＶＥＮ、書込中の内一つをプログラム選択（０〜５Ｖ） |
| 11． 対応バス形式 | ＰＣＩ−Ｅｘｐｒｅｓｓ １．０−１．１ （１−Ｌａｎｅ） |
| 12．最大転送速度 | ２５０Ｍバイト／sec（瞬間値） |
| 13．基板サイズ | ６４．４(H) × １２０．０(W) / Low Profile仕様 |
| 14．消費電流 | ３.３Ｖ：０.２３Ａ、１２Ｖ：０.１２Ａ |
| 15．付属ソフトウェア | Windows98・ME・2000・XP・Vista(32)デバイスドライバー、Linuxデバイスドライバー、ライブ画像表示等サンプルソースコード、Visual Ｃ、Visual Basic用ライブラリー。 |
| 16．ユーザーズマニュアル | ＣＴ３３００ｂｘ．ｐｄｆ （ダウンロード：724Kb） |
注 文 仕 様
●メインボード

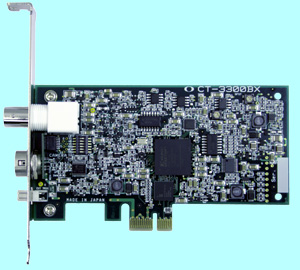

ＣＴ−３３００ＢＸ （標準パネル仕様、RoHS対応品）
ＣＴ−３３００ＢＸＬ （ロープロファイルパネル仕様、RoHS対応品）
●オプションパネル （ご購入後のパネル変更）
標準パネル： ＣＴ−３３００ＢＸ−ＳＰＮＬ

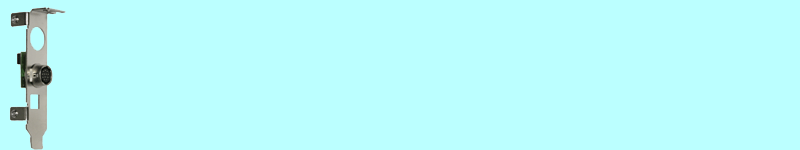

ロープロファイルパネル： ＣＴ−３３００ＢＸ−ＬＰＮＬ (右写真)
| 仕 様 | |
|---|---|
| １．入力ビデオ信号 | 1.0Vp-pコンポジット信号（ＲＳ１７０Ａ、倍速駆動信号、フルフレーム・プログレシブ信号）／ＢＮＣコネクタ（75 OHM） |
| ２．入力ルックアップテーブル | 1024 × 1024ビット |
| ３．量子化精度 | 1024又は256階調（10又は8ビット）／プログラムコントロール |
| ４．画素構成 | 640Ｈ × 512Ｖ MAX |
| ５．取込可能な画像モード | |
| Ａ） 2:1インターレース信号 （1/60,1/30） | ・セパレートモード フィールド別にまとめて画像を取込（転送）。奇偶各フィールド単独取込も可。 ・ミックスモード 奇偶フィールドに分けず、プログレッシブのイメージに構成。 |
| Ｂ） プログレッシブ信号 （フルフレームシャッターカメラ） | ･１／１２０ノンインターレース ･１／６０プログレシブ ･１／３０プログレシブ |
| ６．取込方法 | 1回又は連続の取込を、プログラム又はＥＸＴ ＴＲＩＧ入力信号の指令によって行います。 連続取込時の転送バッファへの書込モードは、重ね書き、オルターネート及びタイリングが選択可 |
| ７．画素のアスペクト比 | 1：1（スクエアピクセル） |
| ８． トリガ信号 | 外部取込指令の入力、又はトリガを出力します。 ・入力： ドライ接点又はＴＴＬレベル（負論理）入力． ・出力： ON/OFF、VD、ODD/EVEN、書込中の内一つをプログラム選択(0〜5V） ・コネクター： ２ｐｉｎ ＥＩ |
| ９． バス形式 | ３３MHzＰＣＩバス・マスター |
| 10．最大転送速度 | １３２Ｍバイト／sec |
| 11．基板サイズ | ８０．０(H) × １２０（W) ／ PCI Full_Height Short_Card_SLOT |
| 12．消費電流 | ３．３Ｖ：０．１２Ａ，５Ｖ：０．１Ａ，１２Ｖ：０．０２Ａ，−１２Ｖ：０．０１Ａ |
| 13．付属ソフトウェア | ＷＤＭデバイスドライバー（Windows98・ME／2000・XP・Vista）、Linuxデバイスドライバー、ライブ画像表示等サンプルソースコード、Visual Ｃ、Visual Basic用ライブラリー、DOSサンプル(WATCOM)。 |
| 14．ユーザーズマニュアル | ＣＴ３３００ａ．ｐｄｆ （ダウンロード：467Kb） |
注 文 仕 様
●メインボード

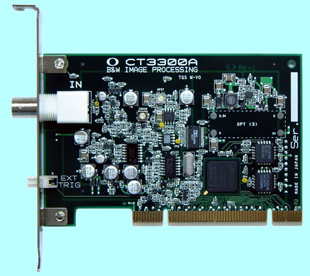

ＣＴ−３３００Ａ （RoHS対応品）
●３．３Vインバータ オプション
ＣＴ−３０００Ａ（３） ： ５Ｖオンリーシステム用 （メインボードに取付、RoHS対応品）
| 仕 様 | |
|---|---|
| １．入力ビデオ信号 | 1.0Vp-pコンポジット信号／ＢＮＣコネクタ、又はVideo+HD+VD／HR10Aカメラ用マルチコネクタ（高解像度ビデオ信号、ＲＳ１７０Ａ、倍速駆動信号、フルフレーム・プログレシブ信号） |
| ２．入力ルックアップテーブル | 1024 × 1024ビット |
| ３．量子化精度 | 1024又は256階調（10又は8ビット）／プログラムコントロール |
| ４．画素構成 | 任意サイズ ： 2048H × 2048V MAX |
| ５．標準画像のモード | ６４０Ｈ ｘ ４８６Ｖ |
| Ａ） 2:1インターレース信号 （1/60,1/30） | ・セパレートモード フィールド別にまとめて画像を取込（転送）。奇偶各フィールド単独取込も可。 ・ミックスモードは不可。 |
| Ｂ） プログレッシブ信号 （フルフレームシャッターカメラ） | ･１／１２０ノンインターレース ･１／６０プログレシブ ･１／３０プログレシブ |
| ６．高精細画像モード | Ｈ・Ｖ各任意サイズのプログレシブ信号の取込 |
| ７．サンプリングクロック | ７．５〜４０ＭＨｚ間の任意の周波数。 |
| ８．取込方法 | 1回又は連続の取込を、プログラム又はＥＸＴ ＴＲＩＧ入力信号或いはカメラからのＷＥＮ信号の指令によって行います。 連続取込時の転送バッファへの書込モードは、重ね書き、オルターネート及びタイリングが選択可 |
| ９．カメラ制御 | Ｒ／Ｒ制御、ランダムシャッタートリガ制御、外部同期出力、ＷＥＮ（カメラ出力トリガ）取込 |
| ・電源供給 | １２Ｖ ０．７５Ａ ＭＡＸ |
| 10． トリガ信号 | 外部取込指令の入力、又はトリガを出力します。 ・入力： オープンコレクター、ドライ接点又はＴＴＬレベル（負論理）入力． ・出力： ON/OFF、VD、ODD/EVEN、書込中の内一つをプログラム選択(0〜5V負論理） ・コネクター： ２ｐｉｎ Ｅ Ｉ |
| 11． バス形式 | ３３MHzＰＣＩバス・マスター |
| 12．基板サイズ | ８０．０(H) × １２０（W) ／ PCI Full_Height Short_Card_SLOT |
| 13．最大転送速度 | １３２Ｍバイト／sec |
| 14．消費電流 | ３．３Ｖ：０．１２Ａ，５Ｖ：０．０７Ａ，１２Ｖ：０．０２Ａ，−１２Ｖ：０．０２Ａ |
| 15．付属ソフトウェア | ＷＤＭデバイスドライバー（Windows98・ME／2000・XP・Vista）、Linuxデバイスドライバー、ライブ画像表示等サンプルソースコード、Visual Ｃ、Visual Basic用ライブラリー、DOSサンプル(WATCOM)。 |
| 16．ユーザーズマニュアル | ＣＴ３３００ｂ．ｐｄｆ （ダウンロード：724Kb） |
注 文 仕 様
●メインボード

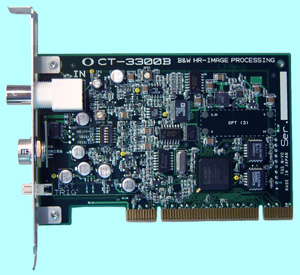

ＣＴ−３３００Ｂ （RoHS対応品）
●３．３Vインバータ オプション
ＣＴ−３０００Ａ（３） ： ５Ｖオンリーシステム用 （メインボードに取付、RoHS対応品）
| 仕 様 | |
|---|---|
| １．入力ビデオ信号 | ・ ＮＴＳＣコンポジット信号（ＲＳ１７０Ａ、ＶＢＳ：ＲＣＡピン） ・ Ｓ端子ビデオ信号（Ｙ／Ｃ：４pin MiniＤＩＮ） |
| ２．画素構成 | 640Ｈ × 512(486)Ｖ Ｍａｘ |
| ３．画素のアスペクト比 | １ ： １ |
| ４．ルックアップテーブル | RGB各２５６Ｘ２５６ビット／入力 |
| ５．量子化精度 | ＲＧＢ各８ビット（1677万色） |
| ６．画像の入力フォーマット | ・ ＭＩＸ -- ２：１インターレース信号をプログレシブのイメージで書込。 ・ ＳＥＰＡＲＡＴＥ -- ２：１インターレース信号をそのままのイメージで書込。 |
| ７．転送方式 | 水平・垂直のバッファサイズを指定して下記の３方式で書込めます。 ・ Over Write ： 一つのバッファに上書きします。 ・ Alternate ： 二つのバッファを交互に上書きします。 ・ Tiling ： バッファのアドレスを常に更新して書込みます。 |
| ８.トリガ信号入出力 | 外部取込指令の入力、又はトリガを出力します。 ・ 入力： ドライ接点又はＴＴＬレベル（負論理）入力． ・ 出力： ON/OFF、VD、ODD/EVEN、書込中の内一つをプログラム選択(0〜5V） ・ コネクター： ２ｐｉｎ ＥＩ |
| ９．最大転送速度 | １３２Ｍバイト／sec |
| 10．適合バス形式 | ３３MHzＰＣＩバス・マスター |
| 11．基板サイズ | ８０．０(H) × １２０（W) ／ PCI Full_Height Short_Card_SLOT |
| 12．消費電流 | ３．３Ｖ：０．１Ａ，５Ｖ：０．１５Ａ，１２Ｖ：０．０３Ａ，−１２Ｖ：０．０１Ａ |
| 13．付属ソフトウェア | ＷＤＭデバイスドライバー（Windows98・ME／2000・XP・Vista）、Linuxデバイスドライバー、ライブ画像表示等サンプルソースコード、Visual Ｃ、Visual Basic用ライブラリー、DOSサンプル（WATCOM)。 |
| 14. その他 | ＣＴ−３３０１ＲＧＢとソフトウエアコンパチブル。 |
| 15．ユーザーズマニュアル | ＣＴ３３０１．ｐｄｆ （ダウンロード：401Kb） |
注 文 仕 様
●メインボード

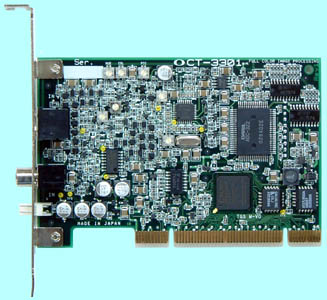

ＣＴ−３３０１ （RoHS対応品）
●３．３Vインバータ オプション
ＣＴ−３００１（３） ： ５Ｖオンリーシステム用 （メインボードに取付、RoHS対応品）
| 仕 様 | |
|---|---|
| １．入力ビデオ信号 | ・ ＮＴＳＣ ＲＧＢ信号、倍速信号、プログレシブ（ＶＧＡ）信号 （ＲＧＢＳ or ＳＯＧ：ＨＤＳＵＢ-１５pin） |
| ２．画素構成 | 640Ｈ × 512(486)Ｖ Ｍａｘ |
| ３．画素のアスペクト比 | １ ： １ |
| ４．ルックアップテーブル | RGB各２５６Ｘ２５６ビット／入力 |
| ５．量子化精度 | ＲＧＢ各８ビット（1677万色） |
| ６．画像の入力フォーマット | ・ ＭＩＸ -- ２：１インターレース信号をプログレシブのイメージで書込。 ・ ＳＥＰＡＲＡＴＥ -- ２：１インターレース信号をそのままのイメージで書込。 ・ プログレシブ -- フルフレームシャッター(ＶＧＡ)カメラ等の信号を書込。 |
| ７．転送方式 | 水平・垂直のバッファサイズを指定して下記の３方式で書込めます。 ・ Over Write ： 一つのバッファに上書きします。 ・ Alternate ： 二つのバッファを交互に上書きします。 ・ Tiling ： バッファのアドレスを常に更新して書込みます。 |
| ８.トリガ信号入出力 | 外部取込指令の入力、又はトリガを出力します。 ・ 入力： ドライ接点又はＴＴＬレベル（負論理）入力． ・ 出力： ON/OFF、VD、ODD/EVEN、書込中の内一つをプログラム選択(0〜5V） ・ コネクター： ２ｐｉｎ ＥＩ |
| ９．最大転送速度 | １３２Ｍバイト／sec |
| 10．適合バス形式 | ３３MHzＰＣＩバス・マスター |
| 11．基板サイズ | ８０．０(H) × １２０（W) ／ PCI Full_Height Short_Card_SLOT |
| 12．消費電流 | ３．３Ｖ：０．１４Ａ，５Ｖ：０．０８Ａ，１２Ｖ：０．０３Ａ，−１２Ｖ：０．０１Ａ |
| 13．付属ソフトウェア | ＷＤＭデバイスドライバー（Windows98・ME／2000・XP・Vista）、Linuxデバイスドライバー、ライブ画像表示等サンプルソースコード、Visual Ｃ、Visual Basic用ライブラリー、DOSサンプル（WATCOM)。 |
| 14. 付属ケーブル | ＨＤＳＵＢ１５−ＢＮＣＸ５ケーブル （ＢＮＣXＢＮＣアダプタ付） |
| 15. その他 | ＣＴ−３３０１とソフトウエアコンパチブル。 |
| 16．ユーザーズマニュアル | ＣＴ３３０１ＲＧＢ．ｐｄｆ （ダウンロード：735Kb） |
注 文 仕 様
● メインボード

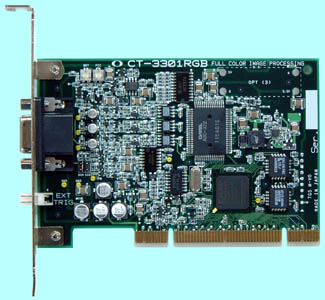

ＣＴ−３３０１ＲＧＢ （RoHS対応品）
● ３．３Vインバータ オプション
ＣＴ−３００１（３） ： ５Ｖオンリーシステム用 （メインボードに取付、RoHS対応品）
